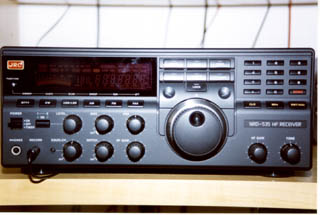

Japan Radio Corporation  NRD-535

CARATTERISTICHE TECNICHE GENERALI

Gamma operativa: da 0.1 a 30 MHz

Modi operativi: RTTY, CW, USB, LSB, AM, FM, FSK

Stabilità in frequenza: ±10 ppm dai 5 ai 60 minuti dopo l'accensione e ±2 ppm dopo un'ora

Incremento minimo di sintonia: 1 Hz

Memorie: 200 canali

RICEVITORE

Configurazione: a tripla conversione

Valore delle FI:

1a IF 70.455 MHz

2a IF 455 kHz

3a IF 97 kHz

Sensibilità:



RTTY,FAX,CW,SSB

AM

FM

0.1 - 0.5 MHz

14 dBµ

24 dBµ

-

0.5 - 1.6 MHz

6 dBµ

16 dBµ

-

1.6 - 30 MHz

- 10 dB

6 dBµ

- 6 dBµ

S/N: 10 dB, bandwidth: INTER, modulation (AM): 400 Hz, 30%, 12 dB SINAD (FM)

Selettività:

BANDWIDTH

6 dB

60 dB

AUX

 12 kHz o più -

WIDE

 6 kHz o più 15 kHz o meno

INTER

 2 kHz o più 6 kHz o meno

NARR*

 1 kHz o più 3 kHz o meno

FM

 12 kHz o più -

* : con filtro opzionale CFL-233 installato

Reiezzione all'immagine: 70 dB o più

Reiezzione alle IF: 70 dB o più

Range del PBS: ± 1 Khz o più

Attenuazione del filtro Notch: 40 dB o più

Impedenza d'antenna: 50 ohm Lo-z terminal e 600 ohm Hi-Z terminal

Attenuatore d'antenna: ±20 dB

Livello di uscita audio: 1 W o più su 4ohm

Controllo remoto tramite RS-232C

Alimentazione: 100/120/220/240 Vac ±10%, 35 VA; da 12 a 16 Vdc (13.8 standard), 25 W

Dimensioni: 330L X 130H X 324P mm

Peso: 9 Kg
